目前，油田現場的憋壓測試是通過簡單的指針式壓力表進行人工讀數，瞬時數據顯示不直觀，歷史數據亦不能被完整記錄下來，影響了現場技術人員對油井工況的準確分析和遠程判斷。 根據現場需求，結合憋壓曲線分析算法，開發了機采井智能憋壓診斷儀，該儀器可以高速采集油井憋壓數據，完整記錄憋壓操作的全過程，保存歷史數據、繪制憋壓曲線，并支持導出數據文件，實現測試結果信息共享。 機采井智能憋壓診斷儀可以是把數傳壓力表錄取的井口油壓數據通過通訊線實時地傳遞到機采井憋壓曲線測試儀上，在顯示器直接顯示憋壓數據和曲線。通過編制的軟件將油井開機憋壓和油井停機憋壓數據放到同一坐標軸下對比，使操作人員直觀地了解油井井下泵的工作狀態。同時通過專業技術人員給定的憋泵標準，可直接判斷出泵況問題原因。將顯示器上存儲的數據和曲線通過USB接口上傳到計算機上，可顯示更精細的數據點，以便做更進一步的分析、判斷，可更好的分析井下油泵工作狀況。
硬件結構及功能：
（1） 壓力測量量程0～7MPa 精度 ±0.5%fs
（2） 工作環境溫度范圍-40~+85℃。存儲溫度范圍-50~+90℃
（3） 電源電壓 DC4.5V 安裝電池 AA1.5V*3 超低功耗三節堿性電池可累計測試1000小時
（4） 輸出方式 ANT 2.4G無線輸出，U盤下載
（5） 無線輸出頻率 2.422GHz, 輸出功率 0dbm
（6） 內部可存貯127組憋壓數據，掉電不丟失
（7） 每組憋壓數據1秒采集4點數據。測試時間不小于30分鐘
（8） 外置柔性天線，抗折，抗震
（9） 內置時鐘日歷
（10） 4位斷碼液晶顯示壓力日期時間等
（11） 可以通過磁控開關或者手持終端開始和結束測試
（12） 數據導出，可以用手持終端導出，也可以用u盤導出，支持格式FAT32，支持u盤容量<32G

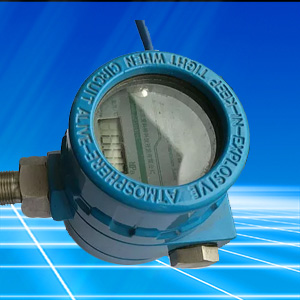

機采井智能憋壓診斷儀由無線壓力變送器和手持式智能終端組成。
主要功能：
（1）無線壓力變送器（0-8MPa）安裝在井口出液管線的測試接口上，在憋壓操作過程中連續采集壓力數據，實時跟蹤井口憋壓時的壓力變化，生成比較直觀的曲線圖，直至憋壓操作結束。
（2）通過手持式平板現場回放數據，可以瀏覽憋壓過程的壓力波動情況，為技術人員提供油井工況判斷依據。
（3）存儲憋壓數據為一個數據文件，支持本地存儲、查詢，U盤數據拷貝。通過憋壓試驗儀與電腦進行數據通訊，實現測試數據的傳輸、共享。
手持式智能終端軟件功能 ：
手持式智能終端軟件采用Android系統開發，可以安裝在智能手機或者平板電腦上使用。軟件主要功能包括數據采集、存儲、回放和數據導出功能。

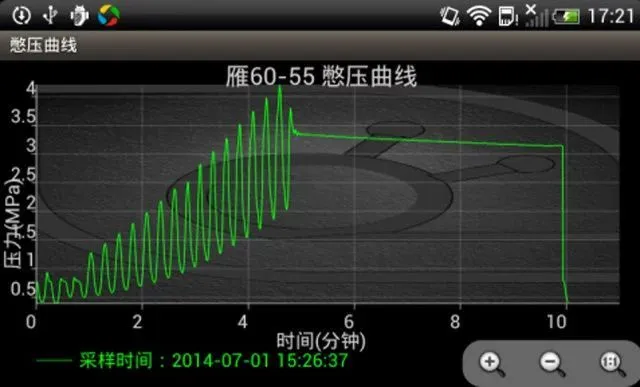

圖1 憋壓測試界面

上位機軟件主要功能 ：
(1)上位機軟件主要功能：機采井實時工況分析診斷，定量計算油井的漏失量。

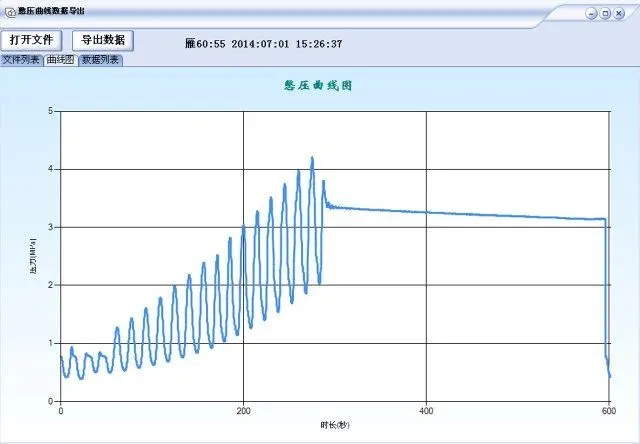

圖2 上位機軟件測試數據回放界面

(2)工況診斷：通過手持終端上位機軟件，結合油井基礎數據及動液面、示功圖等，可以對憋壓曲線做進一步分析，軟件提供了五種工況的自動診斷功能。

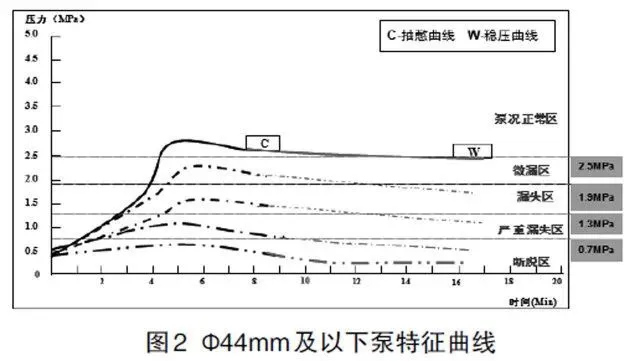

圖3 憋壓曲線工況診斷圖
